ZAS 3 sprchový automat – meria spotrebu vody
Povrchový žetonový sprchový automatNOVÝ DIZAJN

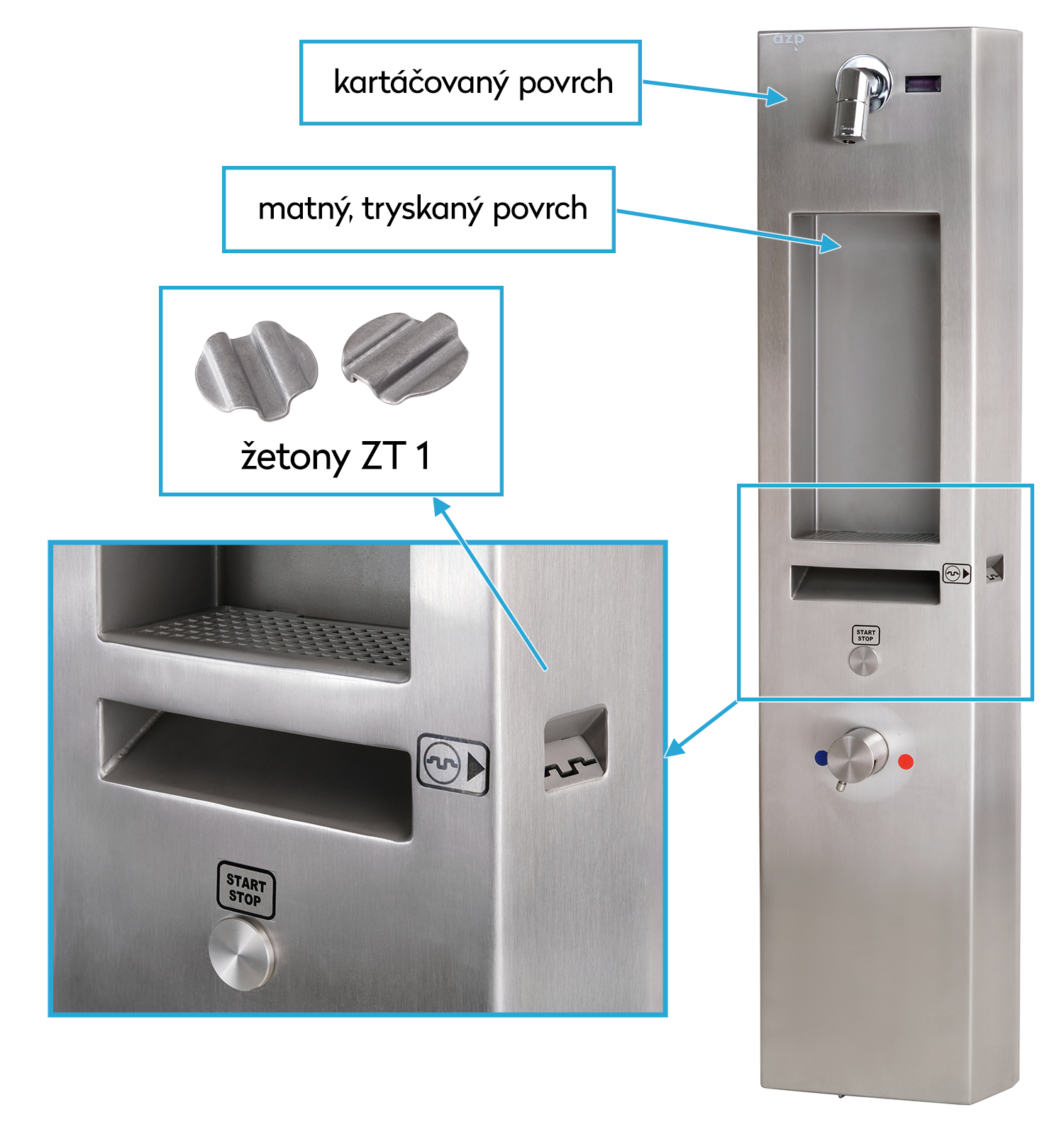

ZAS 3 je automat určený pre regulované používanie sprchy. Pre aktiváciu využíva špeciálne tvarovaný žetón. Snímač žetónov je zabudovaný priamo v povrchovej sprchovej armatúre, umiestnenej v sprchovej kabínke. Toto riešenie zjednodušuje používanie automatu a umožňuje predĺžiť dobu sprchovania vhodením ďalšieho žetónu priamo v sprche. Po vhodení žetónu je k dispozícii nastavené množstvo vody. Užívateľ si vodu púšťa a zatvára stlačením tlačidla. Automat sleduje množstvo vody, nerozhoduje doba pobytu v kabínke. Pomerné množstvo zostávajúcej vody je indikované na stĺpcovom LED displeji na paneli sprchového automatu.
Cena sprchovania je dané hodnotou žetónu. Množstvo meranej vody je možné jednoducho meniť na snímači žetónov. Používané žetóny majú typové označenie ZT 1 a sú vyrobené z profilovaného nerezového plechu.
Žetónový automat ZAS 3 je konštrukčne riešený pre nástennú montáž na stávajúce vývody sprchových batérií. Pre jeho použitie nie sú nutné žiadne stavebné úpravy ani zásahy do obkladov.
Novo sme zaradili do štandardnej dodávky naklápacie ramienko SP 4, ktoré je rovnako ako doterajšie SP 3 antivandalové. Plastovú krytku termostatického ventilu sme naviac nahradili nerezovou, čím je okrem zvýšenia odolnosti zaistené i zabránenie usadzovaniu vodného kameňa, ktorý sťažoval nastavovanie teploty.
Kompletná dodávka
- nerezový panel
- snímač žetónov
- riadiaca elektronika s indikáciou
- schránka na žetóny
- kryt schránky so zámkom
- elektromagnetický ventil
- termostatický ventil s nerezovým krytom (ZAS 3.TV)
- rohový ventil (ZAS 3.TV – 2 ks)
- tlačidlo
- sprchové ramienko SP 4
| prívod vody | G 1/2“ |
| tlak vody | 0,1 – 1,0 MPa |
| el. napájanie | 12 V, 50 Hz |
| príkon | 6 VA |
| napájací zdroj | ZAC 1/20 (max. 3 x ZAS 3) |
| ZAC 1/36L (max. 6 x ZAS 3) | |
| ZAC 1/50 (max. 8 x ZAS 3) | |
| typ použitých žetónov | ZT 1 |
| doba sprchovania | 10 s – 42,5 min. |
| hmotnosť | 12,0 kg |
- Pripravený napájací kábel pre prívod napätia – 12 V, 50 Hz zo zdroja ZAC.

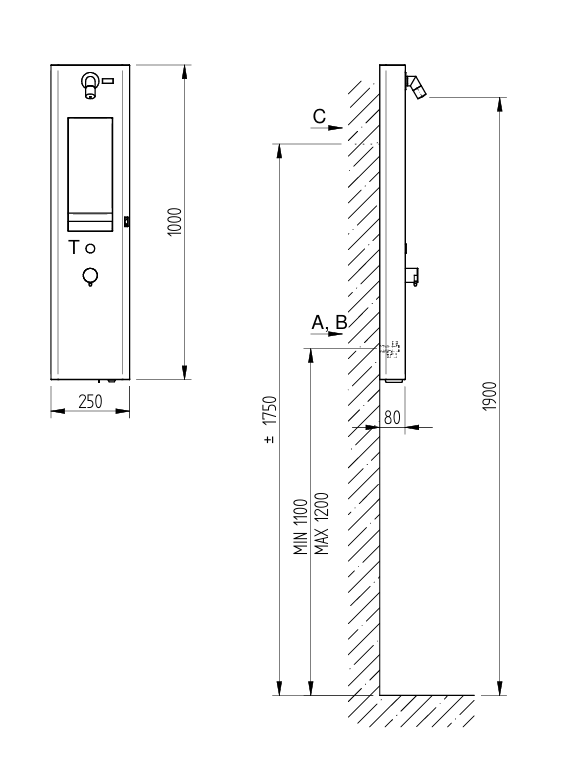

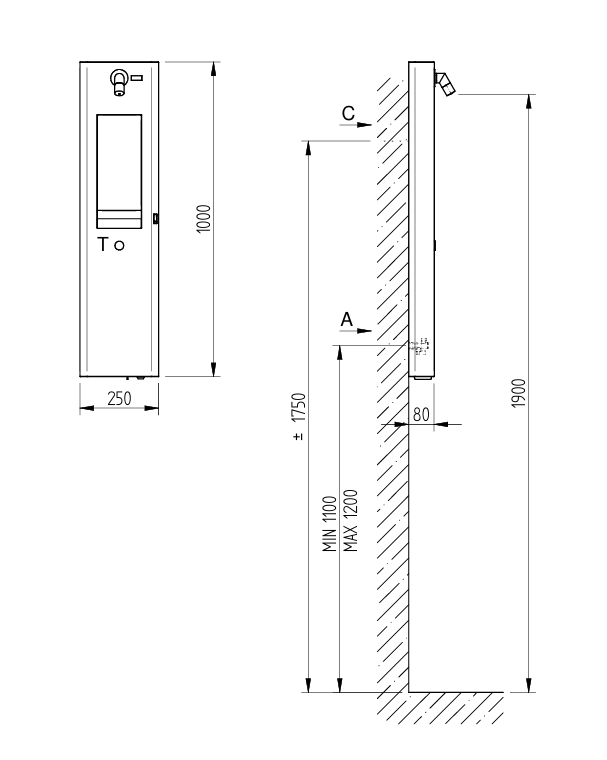

- Inštalácia automatu ZAS nevyžaduje žiadne špeciálne stavebné úpravy – konštrukcia umožňuje pripojenie na stávajúce vývody s roztečou od 90 do 160 mm, vo výške 950 – 1 150 mm.
- A –
Studená voda (ZAS 3.TV), miešaná voda (ZAS 3.1) G 1/2"
- B –
Teplá voda (ZAS 3.TV) G 1/2"
- C –
El. privod 12 V, 50 Hz kabel CYKY 2x1,5A zo ZAC
(3x1,5A pri požiadavku na využitie funkcie "NEPLATĚNÝ PROVOZ") - T –
Piezotlačidlo
- L –
Displej
- I –
Vhoz žetónov
